Roof Sheet Forming Machine for Galvanized Steel Tiles High Productivity PLC Controlled Roll Forming Machine CE Certification 15 m/min+11000

Cangzhou Zhongtuo International Trade Co., Ltd

Roof Sheet Forming Machine for Galvanized Steel Tiles High Productivity PLC Controlled Roll Forming Machine CE Certification 15 m/min+11000

Name: Roof Sheet Forming Machine for Galvanized Steel Tiles High Productivity PLC Controlled Roll Forming Machine CE Certification 15 m/min+11000
Brand: 中拓无界
Availability: InStock

$***/ Set

Min. Order:1 Set

You can log in to view more discounted prices.Login Now

Price:

$***

Quantity:

≥1Set

Order CodeZT50421224

Shipping:

Delivery to:

Shipping fee and delivery date to be negotiated. Chat with supplier now for more details.

Specification:

Production Capacity:

15 m/min

Power(W):

11000

Payment:

Transaction Protection:

Secure payments
Money-back protection
24/7 support
Data privacy

Quantity:

Add to CartBuy Now

Product Details
Reviews(0)

Technical Specifications

Type
Roll Forming Machine
Tile Type
Galvanized Steel
Use
ROOF
Voltage
220V 60Hz 3phases or as your requirement
Rolling Thinckness
0.3-0.8mm
Feeding Width
1220 mm

Maquina Para Fabricar Calaminas De Techo Maquina Perfiladora De Teja De TR4 De Peru

En la industria de la construcción moderna, la máquina para fabricar calaminas de techo se ha convertido en un equipo indispensable. Con su capacidad de producción eficiente y su hermoso diseño de tejas, brinda a los arquitectos más posibilidades creativas y también brinda un fuerte apoyo a la estética y la practicidad del edificio. Las modernas maquina perfiladora de teja utilizan sistemas de control avanzados y tecnología de automatización para hacer que el proceso de producción sea más preciso y estable. La calidad y el medida de las losas se pueden controlar estrictamente para garantizar que cada losa pueda cumplir con los requisitos de diseño. Además, las máquinas perfiladora de teja también se pueden personalizar según las necesidades del cliente para satisfacer necesidades de diseño personalizadas.

Idea de diseño：

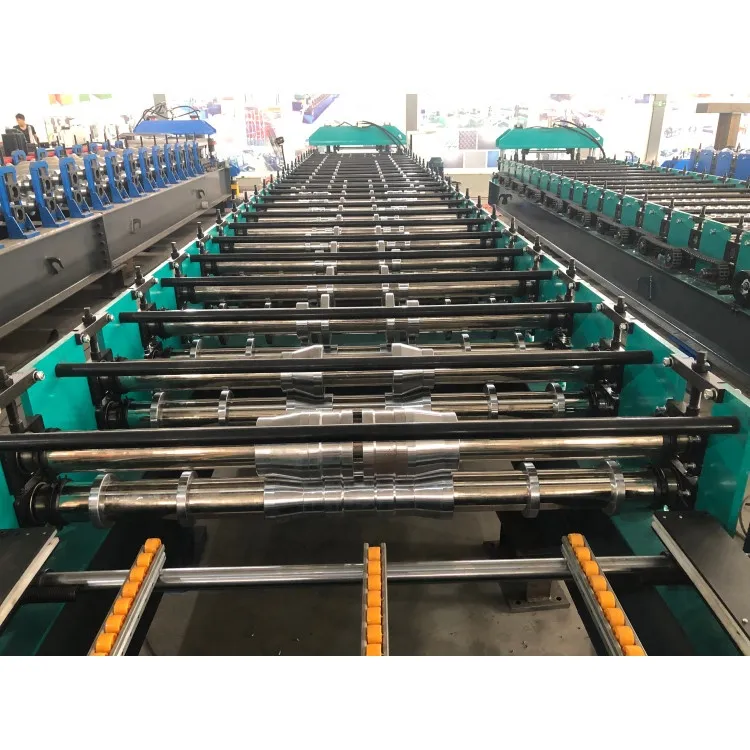

Transmisión estable: Doble cadena y transmisión por engranajes, diseño de rodillos clave.

Operación fácil: solo es necesario configurar pedidos en la estación de control PLC, operación muy fácil.

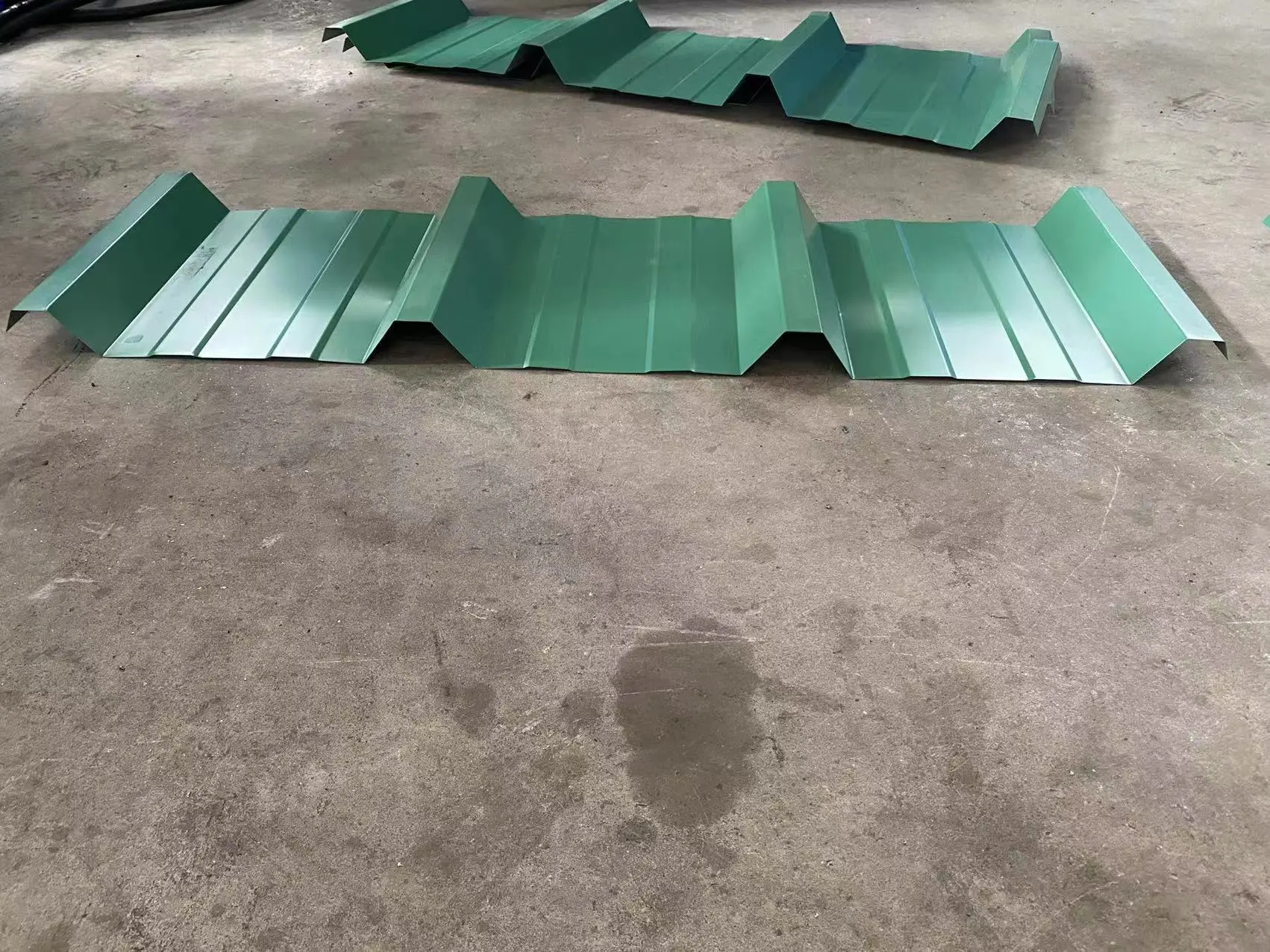

Plano de perfil como referencia:

La calamina para techos trapezoidal tiene muchas formas diferentes, generalmente diferentes países tienen su propio diseño popular, podemos personalizar la máquina según la demanda de los clientes, la calamina de teja TR4 es la más popular en el mercado peruano.

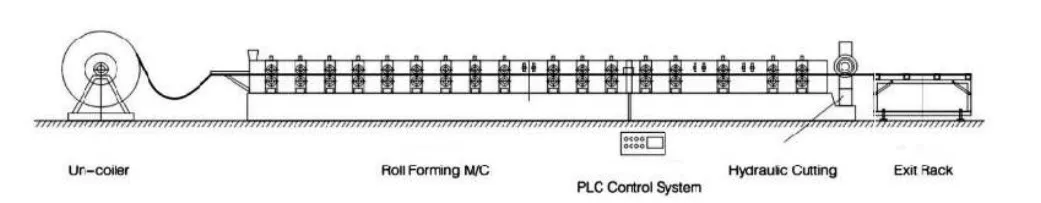

Flujo de procesamiento

Desenrollado → Alimentación de material a la máquina → Perfilado → Corte automático → Mesa de recepción de productos

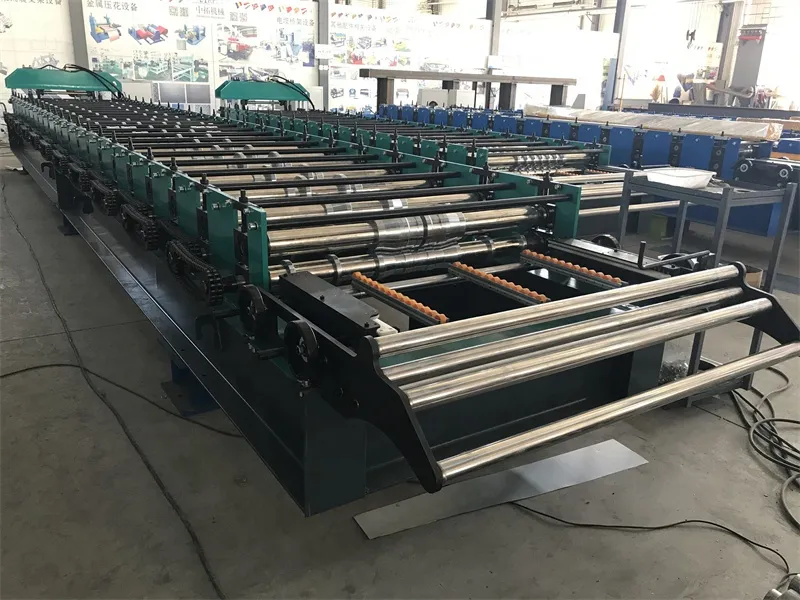

Maquina Para Fabricar Calaminas De Techo TR4 De Peru
Materia prima	PPGI,PPGL
Materia prima	Raw material	Espesor del material:0.3-0.6mm
Marco de la máquina	Estructura de viga H de 350 mm, con placa de soporte intermedia de acero soldado de 18 mm.
Material del rodillo	Acero 45#, cromado en la superficie.
Estaciones de formación	22 filas
Diámetro de ejes	Φ80mm Sólido
Material de los ejes	Alto grado 45#, con tratamiento térmico
Velocidad de formación	15 M/Min
Voltaje	220v/60hz/3p (De acuerdo a lo pedido)
Forma de transmisión	Por cadena de 1 pulgada (cadenas dobles)
Motor principal	5.5 KW
Material de la hoja de corte	Tratamiento apagado con Gcr12
Tipo de corte	post corte hidráulico
Método de conducción	Por tipo de pilar Cilindro

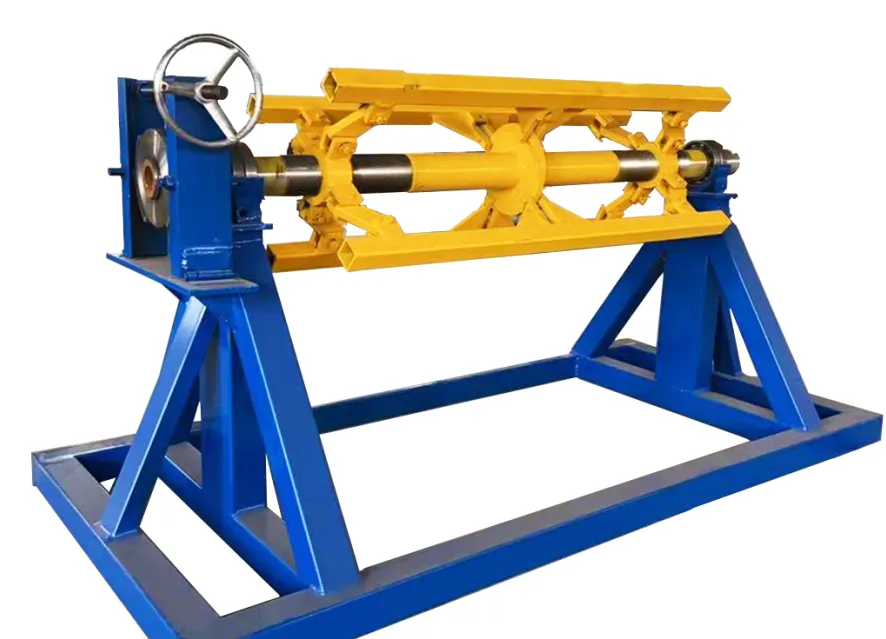

Decolier manual 5T

Capacidad: 5 toneladas Diámetro interior de la bobina: 450-550 mm Ancho de alimentación: máximo 1220 mm La contracción y expansión del núcleo se realiza manualmente, con freno manual. La máquina perfiladora tira de la bobina que se mueve hacia adelante o hacia atrás.

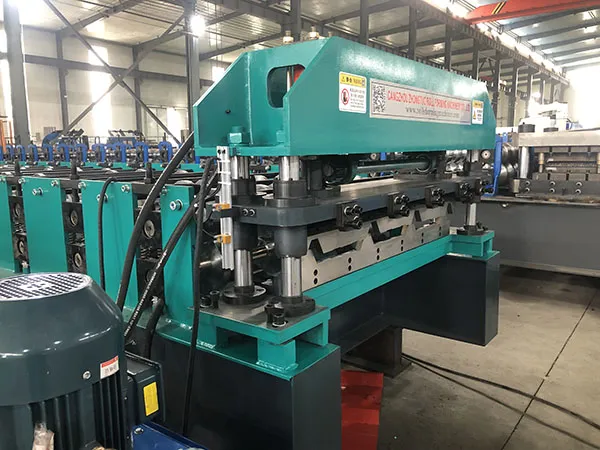

Dispositivo de corte hidráulico

Utilizamos una estructura del sistema de corte de cuatro pilares, lo que puede garantizar que el corte sea estable.

Sistema de control PLC

● Marca de PLC: PLC Delta (Taiwán), transductor y pantalla táctil ● Marca del codificador: Omron ● Componentes eléctricos: Schneider ●Idioma de funcionamiento: español, inglés y chino (o según lo solicitado)

Puede configurar los pedidos en esta parte, cambiando la longitud y la cantidad del producto, es realmente fácil de operar y hay enchufes de aviación para que sea mucho más fácil instalar la máquina mientras llega.

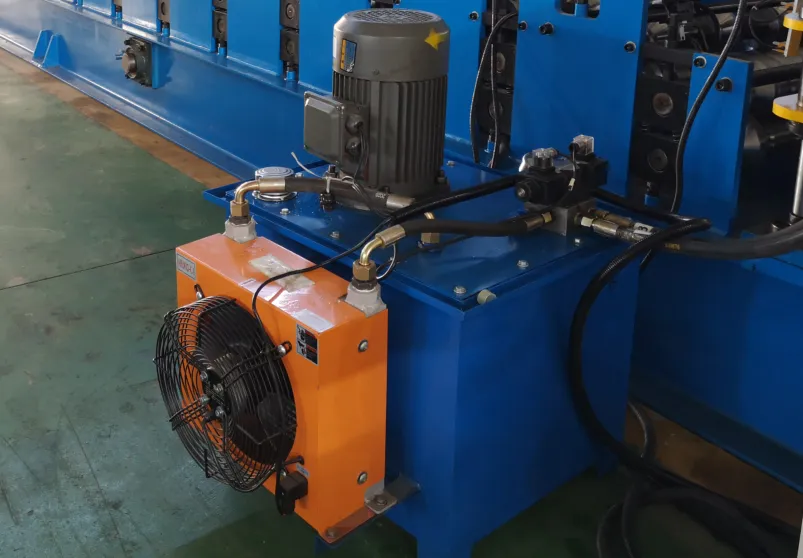

Estación hidráulica

● Motor de estación hidráulica: 5,5 KW. ● Aceite hidráulico: aceite hidráulico 46# ● Componentes principales: Incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico y dos tubos hidráulicos. Y una de válvula de electromagnetismo.

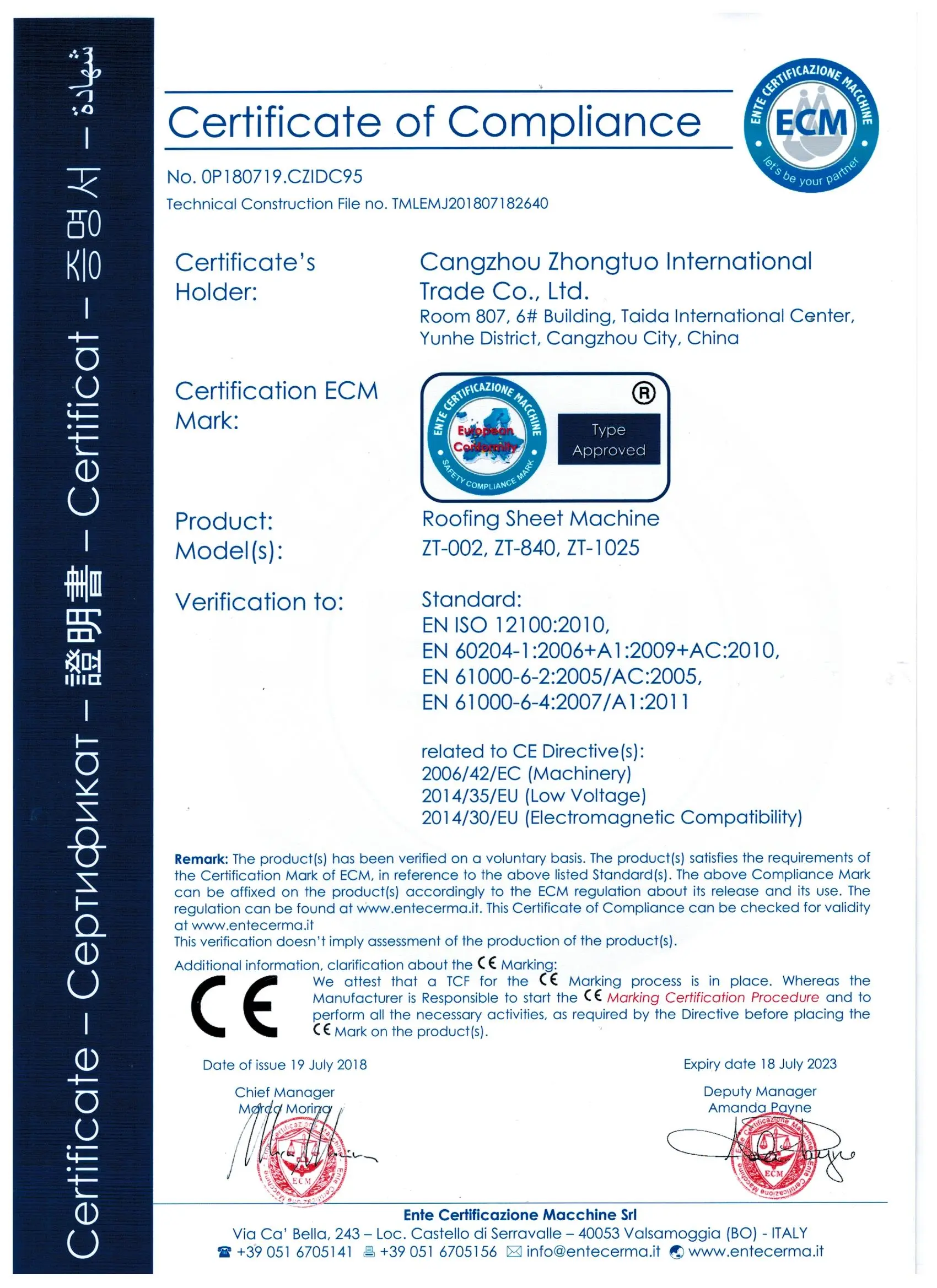

CE(NO.OP180719.CZIDC95)

ISO 9001(No:ZL92090220234630)
